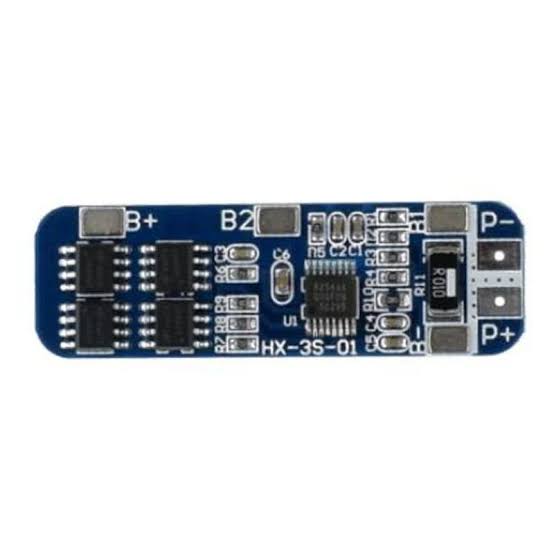

BMS 3S 10A 12V BALANCEADOR DE CARGA DE BATERIAS 18650
USD 3,57
CompararDescripcion:
-
- Configuración (3S): Voltaje nominal de 11.1V o 12.6V cuando está completamente cargado.
- Corriente máxima: Soporta hasta 10A de consumo continuo.
- Protecciones: Corte por sobrecarga (4.25V por celda), sobredescarga (2.5V por celda) y cortocircuito.
🔌 Diagrama de Conexión Estándar
-
- B-: Conectar al polo negativo de la primera celda (0V).
- B1: Conectar a la unión de la celda 1 y la celda 2 (3.7V).
- B2: Conectar a la unión de la celda 2 y la celda 3 (7.4V).
- B+: Conectar al polo positivo de la tercera celda (11.1V / 12.6V).
- P+ / P-: Bornes de salida para la carga (consumo) y entrada para el cargador.
